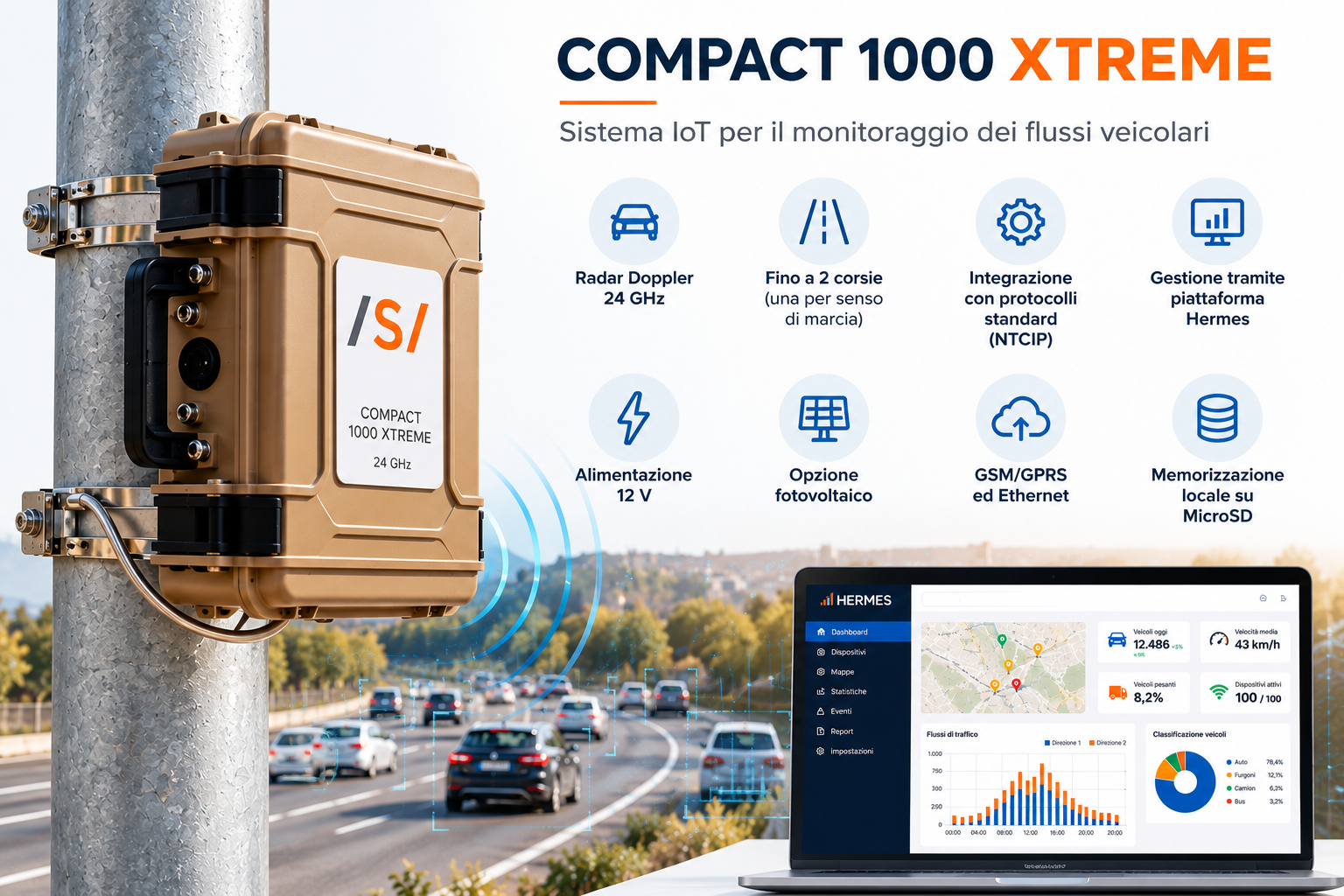

Compact 1000 XTREME

Compact 1000 XTREME è un sensore contatraffico radar IoT a 24 GHz per il monitoraggio non invasivo dei flussi veicolari fino a due corsie. Rileva e classifica i transiti e consente il controllo da remoto tramite la piattaforma Hermes di SISAS Techtronic.
Descrizione e applicazioni
Compact1000Xtreme: sistema IoT avanzato per il monitoraggio del traffico
Il Compact1000Xtreme è un sistema IoT stand-alone progettato per il monitoraggio, il conteggio e la classificazione dei veicoli in transito su strade urbane, extraurbane e a scorrimento veloce.
La soluzione permette di realizzare reti distribuite di sensori contatraffico, scalabili e a basso consumo, senza interventi sulla pavimentazione stradale e senza interrompere la circolazione durante l’installazione.
Il dispositivo impiega un radar Doppler a 24 GHz per il rilevamento dei veicoli e una piattaforma elettronica basata su microcontrollori ARM Cortex-M7 e Cortex-M4, predisposta per l’implementazione di algoritmi personalizzati di intelligenza artificiale.
Monitoraggio radar non invasivo
Il sensore consente di monitorare fino a due corsie, una per ciascun senso di marcia, in condizioni di installazione adeguate.
La tecnologia radar permette di rilevare i veicoli senza installare spire magnetiche o altri sensori all’interno della carreggiata.
Il Compact1000Xtreme può essere installato a bordo strada su differenti tipologie di supporto, favorendo la realizzazione di postazioni permanenti o temporanee.
Connettività IoT e integrazione con Hermes
Il dispositivo può essere connesso a una centrale di elaborazione dati attraverso moduli di comunicazione opzionali GSM/GPRS, Ethernet o Wi-Fi.
L’integrazione con la piattaforma SISAS Hermes consente di gestire e configurare il sensore da remoto e consultare i dati di monitoraggio attraverso una dashboard.
Dalla piattaforma è possibile visualizzare i transiti, le velocità rilevate, la classificazione dei veicoli e le statistiche di traffico mediante grafici giornalieri, settimanali o riferiti a intervalli personalizzati.
Hermes permette inoltre di ricevere segnalazioni relative ad anomalie di funzionamento e al livello della batteria, particolarmente utili nelle campagne di monitoraggio temporanee.
Interoperabilità con altre piattaforme
Il Compact1000Xtreme è predisposto per l’integrazione con sistemi di gestione del traffico differenti da Hermes, attraverso protocolli standard di comunicazione, tra cui NTCIP.
Questa caratteristica favorisce l’inserimento del dispositivo in infrastrutture IoT e reti di monitoraggio già esistenti, previa verifica della compatibilità con la piattaforma di destinazione.
Configurazione e modalità di collegamento
Il sistema prevede diverse modalità di configurazione e comunicazione:
- USB: configurazione e diagnostica locale mediante PC Windows e programma terminale.
- Wi-Fi: accesso senza fili attraverso connessione TCP/IP o applicazione dedicata, con modulo opzionale.
- GSM/GPRS: collegamento remoto al centro elaborazione dati e alla piattaforma Hermes, con modulo opzionale.
- Ethernet: connessione cablata alla rete e gestione attraverso Hermes, con modulo opzionale.
Le diverse configurazioni permettono di adattare il dispositivo alle esigenze della singola installazione.
Archiviazione locale e continuità dei dati
Il Compact1000Xtreme dispone di un sistema di archiviazione basato su SD Card e memoria Flash da 512 MB.
La scheda SD consente il salvataggio dei dati di monitoraggio e può essere utilizzata anche per aggiornamenti e configurazioni del dispositivo.
La doppia memoria costituisce una caratteristica utile nelle applicazioni di monitoraggio distribuito, dove la disponibilità locale delle informazioni è particolarmente importante.
Alimentazione e installazione
Il dispositivo funziona a 12 V DC e può essere configurato con batteria stand-alone da 12 V 18 Ah.
Sono previste inoltre configurazioni opzionali con pannello fotovoltaico oppure alimentazione da rete pubblica con batteria tampone.
Il contenitore integra la batteria ed è progettato per resistere alle condizioni ambientali delle installazioni stradali, offrendo protezione contro polvere, acqua, urti e corrosione.
Applicazioni
Il Compact1000Xtreme è indicato per:
- Reti IoT di monitoraggio del traffico urbano ed extraurbano.
- Postazioni contatraffico permanenti e semi-permanenti.
- Campagne temporanee di rilevamento dei flussi veicolari.
- Monitoraggio di infrastrutture stradali e viabilità a scorrimento veloce.
- Sistemi di gestione intelligente della mobilità.
- Integrazione con centrali operative e piattaforme ITS.
Vantaggi per gli enti gestori
Installazione non invasiva: nessuna necessità di intervenire sulla pavimentazione o interrompere la circolazione.
Gestione centralizzata: configurazione, diagnostica e consultazione dei dati attraverso Hermes.
Scalabilità: possibilità di realizzare reti distribuite di sensori per il monitoraggio territoriale.
Interoperabilità: predisposizione per protocolli standard, tra cui NTCIP.
Basso consumo: elettronica progettata per configurazioni con alimentazione autonoma.
Espandibilità: architettura ARM predisposta per algoritmi personalizzati di intelligenza artificiale.
Il Compact1000Xtreme SISAS rappresenta una soluzione tecnologica per la raccolta e la gestione dei dati sul traffico, coniugando rilevamento radar, connettività IoT e integrazione con piattaforme di monitoraggio intelligenti.
Specifiche tecniche
| Tecnologia | Radar Doppler 24 GHz |
| Corsie monitorate | Fino a 2, una per senso di marcia |
| Apertura radar | Orizzontale 12° / Verticale 25° |
| Potenza radar | 20 dBm |
| Microcontrollori | ARM Cortex-M7 480 MHz + Cortex-M4 240 MHz |
| RAM esterna | 128 MB |
| Memoria Flash esterna | 512 MB |
| Archiviazione | SD Card + Flash |
| Alimentazione | 12 V DC |
| Consumo medio scheda digitale | 75 mA |
| Batteria stand-alone | 12 V 18 Ah |
| Alimentazione solare | Batteria 12 V 18 Ah + pannello opzionale |
| Alimentazione da rete | Batteria 12 V 18 Ah + rete pubblica opzionale |
| Porte locali | USB, RS232 |
| Wi-Fi | Modulo opzionale |
| GSM/GPRS | Modulo opzionale |
| Ethernet | Modulo opzionale |
| Gestione remota | Piattaforma SISAS Hermes |
| Interoperabilità | Protocolli standard, tra cui NTCIP |
| Orologio interno | Batteria tampone CR1220 |
| Diagnostica | 2 LED di stato |
| Comandi | Pulsante ON/OFF luminoso e pulsante funzione |
| Controlli esterni | Relè dedicato |
| Protezione elettrica | Fusibile 4 A |
| Larghezza | 30 cm |
| Altezza | 33,5 cm |
| Profondità | 16 cm |
| Peso senza batteria | 2,9 kg |
| Installazione | A bordo strada, su supporto idoneo |
| Aggiornamento e configurazione | Tramite SD Card, USB e interfacce disponibili |
